Veel mensen vragen zich af of je zonnepanelen moet aarden. Het antwoord op deze vraag is ja, het aarden van zonnepanelen is zelfs verplicht. We vertellen je alles over het aarden van zonnepanelen! Vind de beste elektra offertes

Inhoudsopgave:

• Waarom aarden
• NEN1010
• Blikseminslag met zonnepanelen
• Offerte

Waarom is zonnepanelen aarden nodig?

Een zonnepaneel is zelf dubbel geïsoleerd. Het aarden hiervan is daarom niet per se nodig. De metalen constructie waar de zonnepanelen op geplaatst worden moeten daarentegen wel geaard worden.

Dit is dan ook één van de redenen dat de DC-kabels aan de constructie gelust worden met behulp van kabelbinders.

Degeneratie

Als alle kabels verouderen kan dat uiteindelijk tot een sluiting met de constructie leiden, wat weer voor een levensgevaarlijke situatie kan leiden. De fabrikant schrijft in sommige gevallen zelf voor om de zonnepanelen te aarden.

Hierdoor worden de negatieve of de positieve laag van het paneel beschermd tegen spanningserosie. Hierdoor voorkom je de zogenoemde degeneratie. Degeneratie is het aftakelingsproces van de zonnepanelen.

Wat betekent zonnepanelen aarden

Je kunt het aarden van zonnepanelen eigenlijk vergelijken met een geaarde contactdoos waarop je elektrische apparaten aansluit. Dankzij de volledig aparte aarding van de contactdoos zorg je ervoor dat jouw apparaten bij plotselinge stroompieken beschermd zijn tegen de overbelasting van het net.

Een gehele installatie van zonnepanelen wordt in de nieuwe NEN1010 van 2017 als een vreemd geleidend deel. Dit betekent dat het verplicht is om zonnepanelen te aarden. En hoeft ook niet veel te kosten.

Hoe werkt het aarden van zonnepanelen

Je doet dit door de zonnepanelen via de omvormer te aarden. (Zonnepanelen zonder omvormer is niet mogelijk) Naast de DC-kabels moet er dan ook een aardingskabel naar de omvormer lopen. Je noemt deze aardingskabel de vereffeningsleiding. Zo kan overtollige elektriciteit veilig afgevoerd worden.

Er dient bij de omvormer ook een aardrail geplaatst te worden. Hier wordt vervolgens de vereffeningsleiding op aangesloten. De omvormer zelf dient ook met een vereffeningskabel aangesloten te worden op de aardrail. Uiteindelijk is het de bedoeling dat de aardrail aangesloten wordt op de hoofdaarde van de woning of het gebouw.

Het oude NEN1010

Voordat de nieuwe NEN1010 in is gegaan was het wel nog toegestaan om een installatie van zonnepanelen met een maximale uitgangsstroom van 517,5 VA (Of 2,225 A) via een stekker aan te sluiten op een bestaande groep. Je hoefde toen nog niet verplicht een toestel voor overspanningsbeveiliging tussen het net en de omvormer op te nemen.

Tegenwoordig is het zo dat de omvormer van een zonnepanelen installatie aangesloten moet worden op een eigen eindgroep in de groepenkast. Zo kun je op een veilige manier stroom geleiden.

Het aarden van zonnepanelen

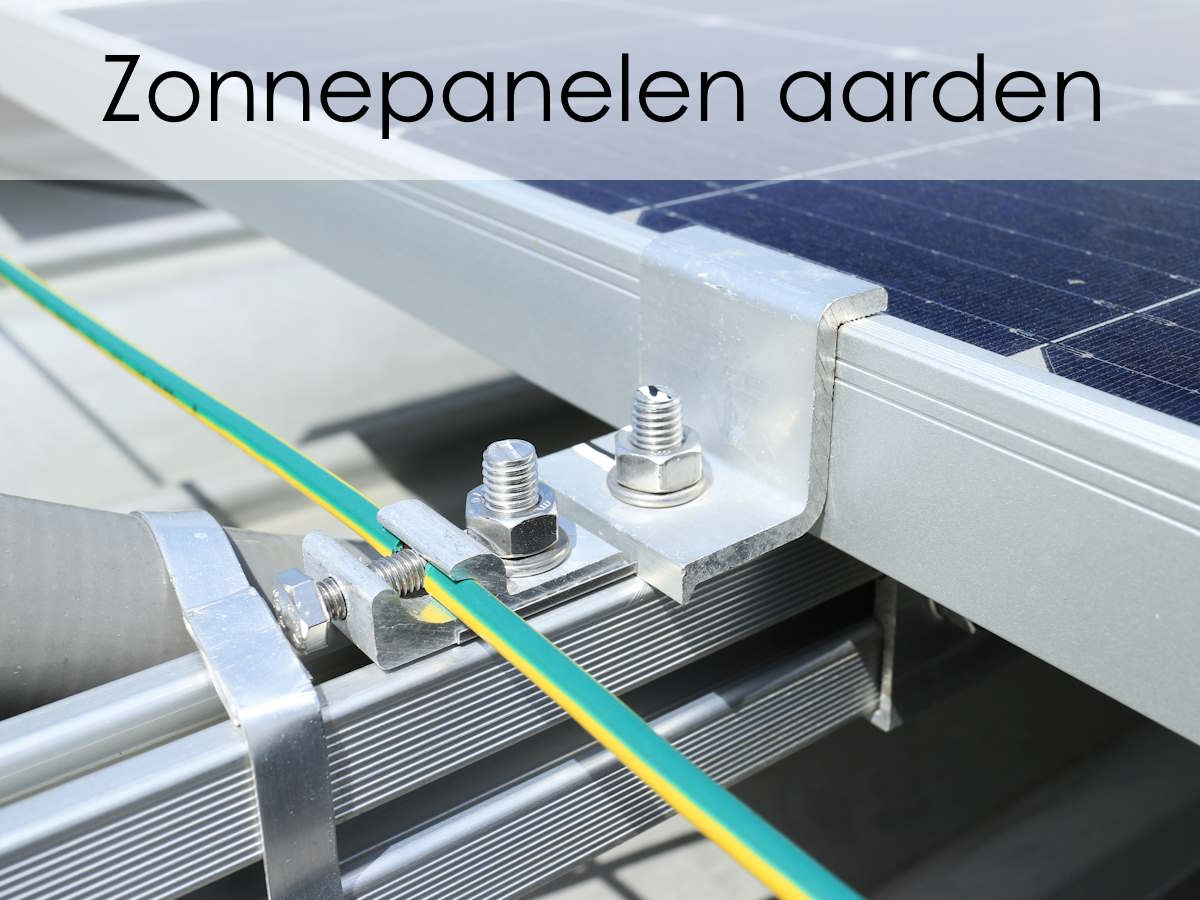

Dankzij de NEN1010 moet de metalen constructie van een zonnepaneelsysteem dus geaard worden. Je aard deze metalen constructie met behulp van een potentiaalvereffeningsleiding. Deze wordt met de DC kabel mee naar de omvormer geleid. Bij de omvormer moet de vereffeningsleiding vervolgens op een aardrail aangesloten worden.

Ook de omvormer zelf moet je met een potentiaalvereffeningsleiding aansluiten op deze aardrail. Vervolgens moet de aardrail weer aangesloten worden op de hoofdaanrail van het gebouw.

Geanodiseerd

Soms is de constructie van de zonnepanelen geanodiseerd. Dit is bijvoorbeeld het geval bij zwarte rails. Er is in dit geval een laagje op het aluminium aangebracht dat je kunt zien als isolatie. Er moeten hiervoor speciale boutjes worden gebruikt.

Deze boutjes vreten als het ware in het aluminium, waardoor er contact gemaakt wordt met de onderliggende metalen constructie.

Alleen de metalen draagconstructie

De zonnepanelen zelf hoeven vaak niet geaard te worden. Dit komt doordat zonnepanelen vaak zelf al dubbel geïsoleerd zijn. Het gaat dus alleen om de aarding van de metalen draagconstructie waar de zonnepanelen op liggen. Hierop is namelijk ook de DC bekabeling bevestigd, welke in de loop van de tijd kan verouderen.

Verder heb je ook nog te maken met elektrolytische corrosie. Dit gebeurt vaak bij een draagconstructie van aluminium. Aluminium heeft namelijk kans op elektrolytische corrosie als het in contact komt met andere metalen, zoals bijvoorbeeld staal of koper.

Het type aardlekschakelaar

Bij zonnepanelen moet er vrijwel altijd een aardlekschakelaar toegevoegd worden, behalve als er aan een aantal voorwaarden voldaan wordt. Dit betekent dat in de praktijk dus in de meeste situaties een aardlekschakelaar geplaatst zal moeten worden. Hierbij is het belangrijk dat je kijkt naar de klasse van de aardlekschakelaar.

Je moet altijd kiezen voor aardlekschakelaar type B, tenzij er aan een aantal voorwaarden voldaan is, dan mag je ook voor type A kiezen. Deze voorwaardes zijn als volgt:

• Intern beschikt de omvormer over een transformator die het AC-circuit van het DC-circuit kan scheiden. Dit is bij bepaalde typen omvormers en micro-omvormers met transformatoren van hoge frequentie niet het geval.
• Er is een scheidingstransformator tussen de omvormer en de aansluiting op de verdeelinrichting geplaatst.
• Er is geen type B aardlekschakelaar nodig volgens een verklaring die de fabrikant heeft afgelegd.

Er mag dus een type A aardlekschakelaar toegepast worden als er aan een van bovenstaande voorwaardes wordt voldaan. Als er niet aan kan worden voldaan moet altijd type B toegepast worden.

Heb je meer kans op blikseminslag met zonnepanelen?

Er zijn verschillende onderzoeken die aangetoond hebben dat je met zonnepanelen niet meer kans hebt op blikseminslag. De blikseminslag wordt dus niet vergroot. Toch bestaat er altijd een risico dat jouw zonnepanelen door de bliksem geraakt worden.

Twijfel je toch over blikseminslag bij jouw zonnepanelen? Dan kun je altijd bliksembeveiliging aanbrengen of aan laten brengen door een bliksem beveiligingsbedrijf.

Schade aan de zonnepanelen door blikseminslag voorkomen

Je wilt natuurlijk voorkomen dat jouw zonnepanelen beschadigd worden door de bliksem. Daarom is het verstandig om schade aan de zonnepanelen door blikseminslag altijd te proberen voorkomen. Hierbij is het van belang dat er sprake van een goed legplan is en dat de bekabeling op de juiste manier is aangelegd.

Als je bliksem bij jou in de buurt inslaat ontstaan er verschillende sterke elektrische velden. Deze elektrische velden kunnen in enkele situaties tot inductiespanningen leiden, namelijk als de zonnepanelen in serie geschakeld zijn.

In serie geschakeld

Zonnepanelen die serieel geschakeld zijn, zijn aan elkaar gekoppeld. Er ontstaan door de blikseminslagspanningen die veel hoger zijn dan de spanning waar de zonnepanelen voor ontworpen zijn.

Als je meerdere zonnepanelen in serie geschakeld hebt, is het oppervlak tussen de pluskabels en minkabels van de stroomkring groter. Hierdoor wordt ook de spanning hoger.

Juiste constructie

Daarom is het altijd verstandig om niet een aaneenschakeling van zonnepanelen te maken die te lang is. Daarnaast moeten de kabels op de juiste manier neergelegd worden.

Dit doe je door de bekabeling zo neer te leggen dat de pluskabels en de minkabels van de string geen inductielus over het dak maken. De kabels moeten zo dicht mogelijk bij elkaar heen en weer lopen.

Omvormers tegen blikseminslag beschermen

Je kunt ook de omvormers tegen blikseminslag beschermen. Bij omvormers van zonnepanelen geldt altijd dat deze verplicht van een eigen overspanningsbeveiliging voorzien moeten worden. Als het buiten aan het onweren is moet een omvormer van de zonnepanelen altijd met de wisselspanning verbonden blijven.

Je mag de omvormer dus niet loskoppelen. Als er een te hoge spanning of frequentie is worden omvormers direct automatisch uitgeschakeld.

Zien of jouw zonnepanelen geaard zijn

Heb jij al een zonnepanelen installatie liggen, maar weet je niet zeker of deze geaard zijn? Je kunt heel makkelijk aan de installatie zien of deze geaard is of niet. Als een installatie wel geaard is zal er namelijk een groene en gele aardekabel vanaf de omvormer naar de groepenkast of pv-verdeler lopen.

Je kunt deze kabels het beste bij de omvormer zien. Als deze kabel ontbreekt is moet je de zonnepanelen nog aarden.
